Модуль живлення RW11/14

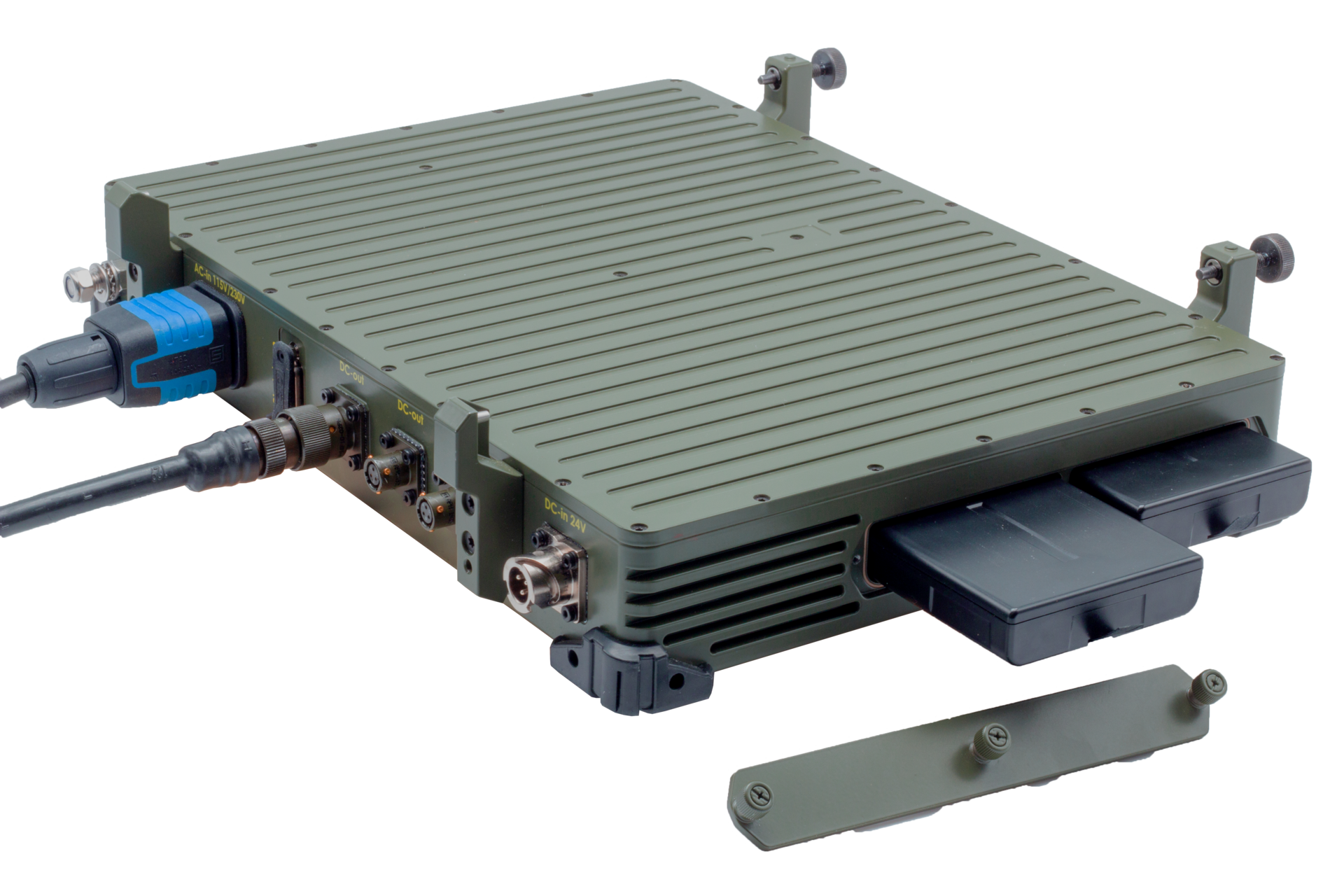

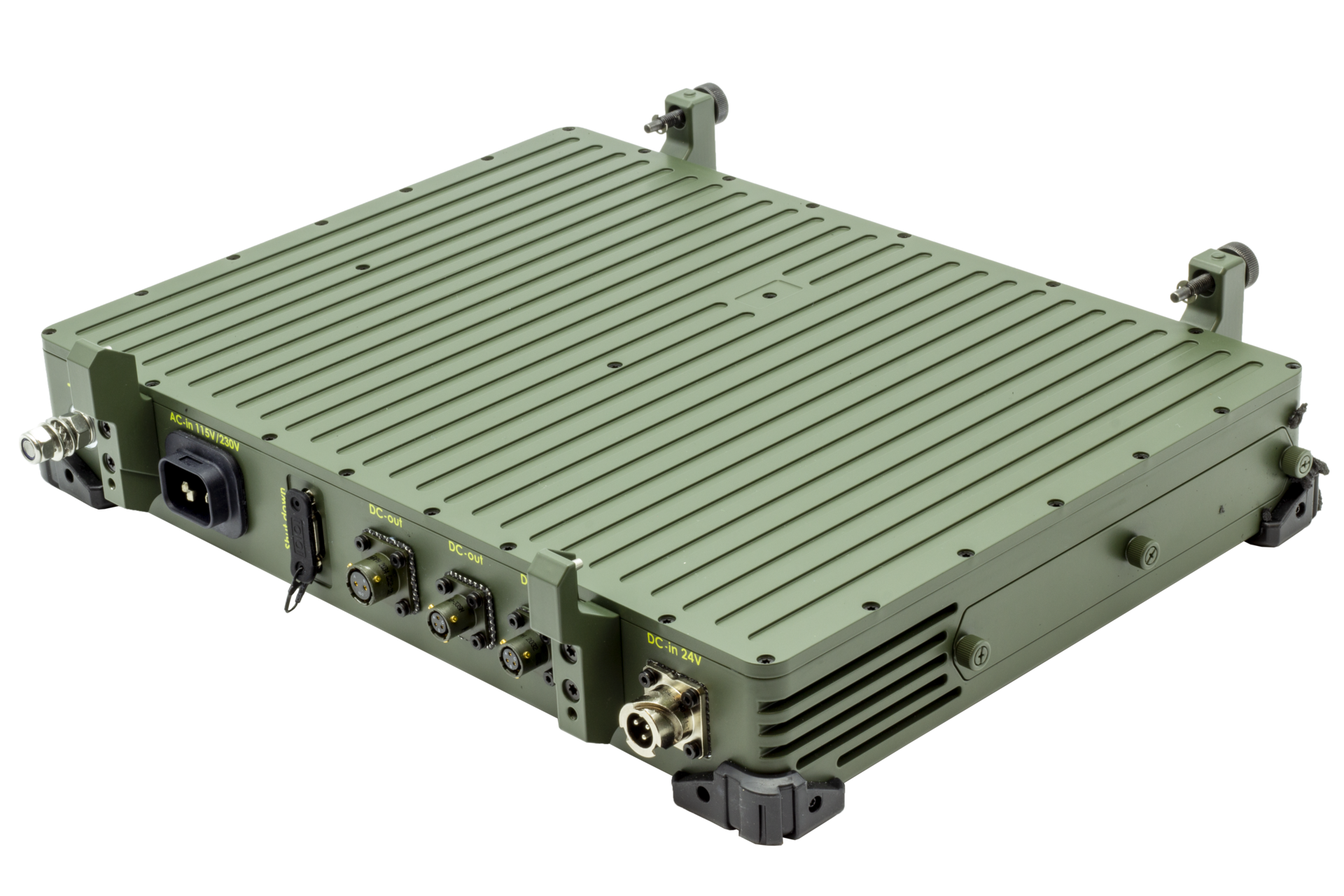

Модуль живлення до мобільного сервера для бойових завдань Lizard® RW

Модуль живлення RW є логічним продовженням мобільного сервера  для бойових завдань - Lizard® RW - та розроблений на основі того ж дизайну. Дві версії доступні з одним AC та одним DC входом широкого діапазону або з одним входом широкого діапазону AC. Виходи DC, які ідентичні для обох версій, можуть використовуватися для живлення до двох модулів розширення (наприклад, комутаторів) і ноутбука Lizard® RW11 через військові роз'єми DC. Внутрішня резервна батарея виявляє несправності живлення та ненадовго ігнорує їх, щоб завершити важливі програми на ноутбуці. У разі відсутності блока живлення модуль живлення обережно і точно вимикає ноутбук через інтерфейс RS232.

Оскільки він з'єднаний за допомогою запатентованої системи монтажу та кріплення, силовий модуль може бути легко підключений до Lizard®RW та відповідних комутаторів з максимальною загальною вагою 16 кг для сил швидкого реагування та спеціальних сил, які потребують швидкого розгортання та високодоступних ІТ-рішень високого класу захисту.

Технічні характеристики

Input voltage AC

  • 110-230 VAC , 50 - 60 Hz

Input voltage DC

  • 18-32 VDC
  • Surge and spike resistance for 28 VDC systems according to MIL-STD-1275 and VG96916 part 5
  • Reverse polarity protection

Output voltage DC

  • max. 3x 19 VDC, 24 VDC or 48 VDC

Output Power

  • max. 135 W

Internal UPS

  • minimum 20 minutes buffer (2x 6900 mAh = RW Li-ion battery)

Interfaces
AC+DC-In Variant:

  • 1x DC-In (18-32 VDC)
  • 1x AC-In (90~264 VAC)
  • 3x DC-Out (19 VDC, 24 VDC or 48 VDC )
  • 1x DB9 (management)

AC-In Variant:

  • 1x AC-In (90~264 VAC)
  • 3x DC-Out (19 VDC, 24 VDC or 48 VDC )
  • 1x DB9 (management)

LEDs
AC+DC-In Variant:

  • 1x LED für AC-IN
  • 1x LED for DC-IN
  • 1x LED for UPS battery (charging or full)
  • 1x LED status UPS (operating/flashes in UPS mode)

AC-In Variant:

  • 1x Supply voltage
  • 1x LED for AC-IN
  • 1x LED for UPS battery (charging or full)
  • 1x LED status UPS (operating/flashes in UPS mode)

Mounting

  • as DockUnder Station for RW14

Dimensions [W×H×D]

  • ca. 382 x 70 x 277 mm

Weight

  • 6.6 kg (AC-Variant)
  • 6.8 kg (AC+DC-Variant)

Protection class

  • IP65

Environmental Specification

  • MIL-STD-810G

Temperatures

  • Operating: -20 °C to +50 °C  (0 °C to +45 °C while charging batteries)
  • Storage: -35 °C to +70 °C

EMI

  • designed to meet MIL-STD-461G

TEMPEST

  • Optional: SDIP 27 Level B (ER)
